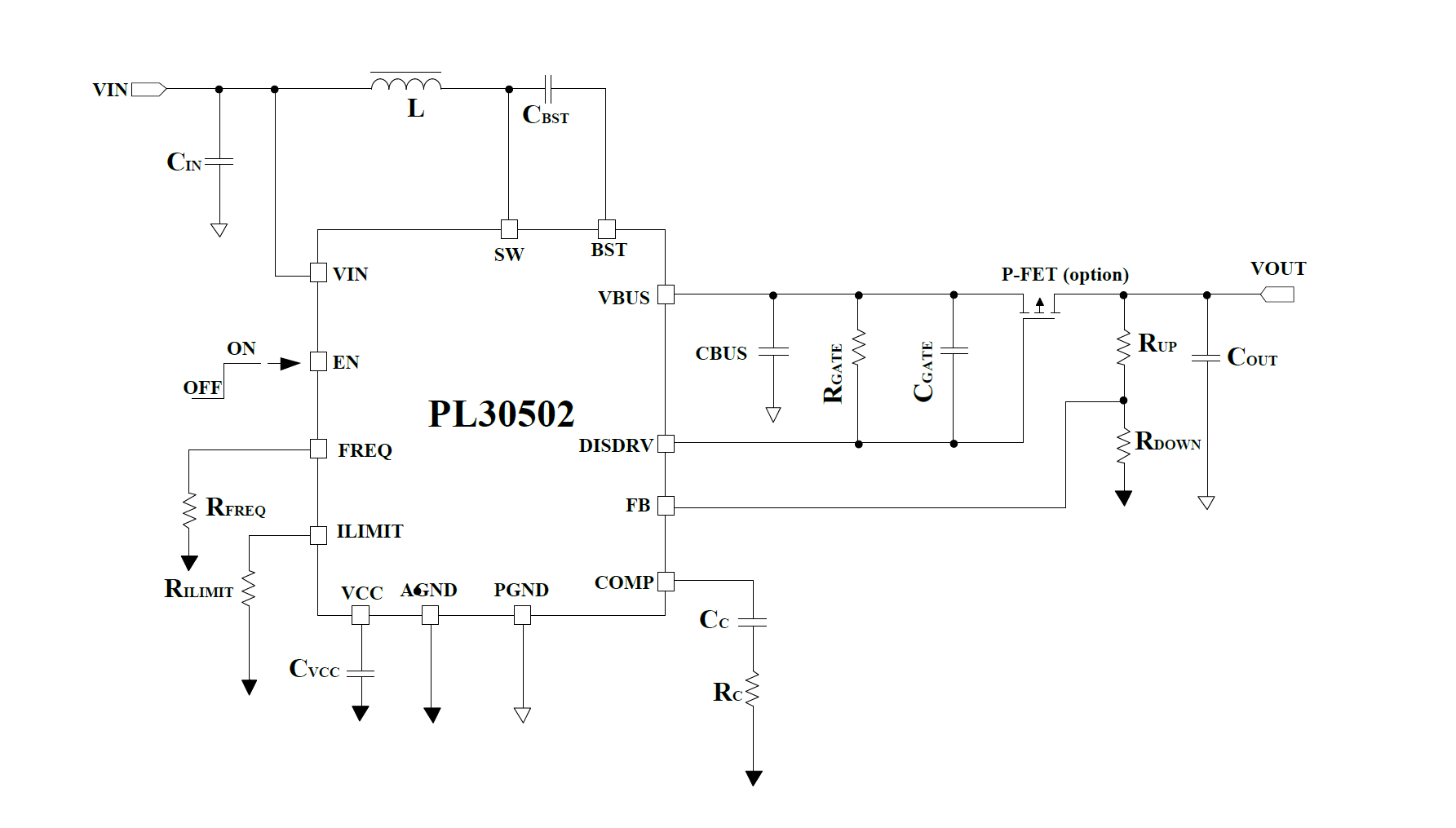

應用原理

產品描敘

PL30502是一款18V同步升壓Boost轉換器，輸入2.7V-18V電壓，輸出4.5V-18V可調電壓，帶載能力高達10A電流，芯片內置了用于負載斷開的柵極驅動器。

PL30502集成了兩個低導通電阻的功率場效應管：一個7mΩ的開關場效應管和一個7mΩ的整流器場效應管。

PL30502采用自適應恒定關斷時間峰值電流模式控制。

PL30502具有一個內部功能，有助于提高輕載效率。當輸出電流較低時，PL30502將進入DCM模式。

PL30502的可配置特性包括可編程的逐周期電流限制和可編程的開關頻率功能。

當關機時，PL30502可以將輸出與輸入側隔離。一旦輸出被短路，它就會進入打嗝模式，以降低熱應力，并在短路條件釋放后自動恢復。

此外，PL30502還具有OVP和熱保護功能，以避免故障操作。

PL30502采用3.0mm x 3.5mm 13針VQFN封裝，具有增強的散熱性能。

產品特點

• 輸入電壓范圍：2.7V至18V

• 輸出電壓范圍：4.5V至18V

• 效率高達96%：當VIN = 7.2V，VBUS = 16V，IOUT = 2A時

• 集成了兩個7mΩ FETs

• 可調節的開關頻率高達2.2MHz

• 可編程的逐周期電流限制高達15A

• 帶負載斷開的打嗝短路保護

• 在輕載下進行DCM操作

• 輸入欠壓鎖定

• 固定21V的輸出過壓保護

• 過溫保護

• QFN13-FC 3*3.5封裝

產品應用

• 便攜式POS機

• 藍牙揚聲器

• Thunderbolt接口

• USB Type-C電源傳輸
