KP1402A是一款0-10V模擬調光信號轉PWM數字信號芯片

18681585060

產品詳情

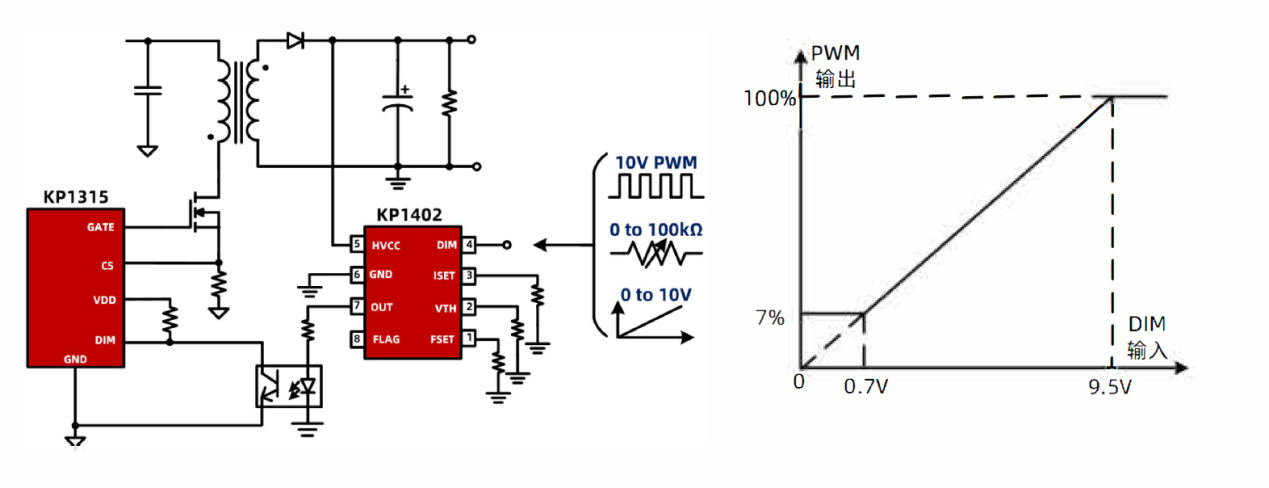

應用原理：

產品介紹：

KP1402A是一款0-10V模擬調光信號轉PWM數字信號芯片。芯片可以檢測不同的調光輸入信號 (包括 0/1-10V，10-0/1V ，0/1-5V，5-0/1V 電壓調光信號，0-100%占空比的 PWM 信號，以及簡單的電阻調光信號)，并將輸入信號轉換為相應占空比的 PWM 信號，用于調節 LED 驅動器的輸出電流。KP1402A 通過外置電阻的方式具有多種靈活的配置功能，包括可以設定輸出頻率，可設定不同的輸入信號檢測電流，可以設定 DIM OFF 時對應的輸入調光信號的電壓或者占空比，可以設定*小輸出占空比，可以設定調光上鉗位點，可以設定在 0-5/10V 和 PWM 調光下的正反向邏輯調光。KP1402A 提供了一個非常寬 12V 到 100V 的工作電壓，使得芯片供電電路更加簡單。KP1402A 還集成有過熱保護功能，當溫度過高時停止輸出調光信號提高了系統可靠性。

主要特點：

? 12V~100V 的寬 VCC 工作電壓

? 兼容多種調光方式：

? 電壓調光： 0/1-10V，10-0/1V，0/1-5V，5-0/1V

? PWM 調光：0.4k-2kHz

? 電阻調光：0-100kΩ

? 支持 PWM 正反向邏輯調光

? 輸入管腳檢測電流分檔可調

? 輸出調光信號的頻率連續可調

? DIM OFF 閾值連續可調

? 調光上鉗位點分檔可調

? *小輸出占空比連續可調
