櫥柜燈電源100W過全球認證方案

該方案是基于高PF恒壓設計，12V8.33A輸出，PCBA高度做到12.5mm以內。

2023-10-12 19:06:12互勤(深圳)科技有限公司275

標題：櫥柜燈電源100W過全球認證方案

介紹：該方案是基于高PF恒壓設計，12V8.33A輸出，PCBA高度做到12.5mm以內。

特性概述：

輸入電壓：160V~264Vac
輸出功率：100.0W
具有輸出短路保護、輸出過流保護、VDD過壓保護、VDD欠壓保護、輸出過壓保護，過溫保護等保護功能
諧波：分次諧波滿足IEC61000-3-2 Class C
PCBA尺寸：長 220mm 寬 64mm 高12.5mm

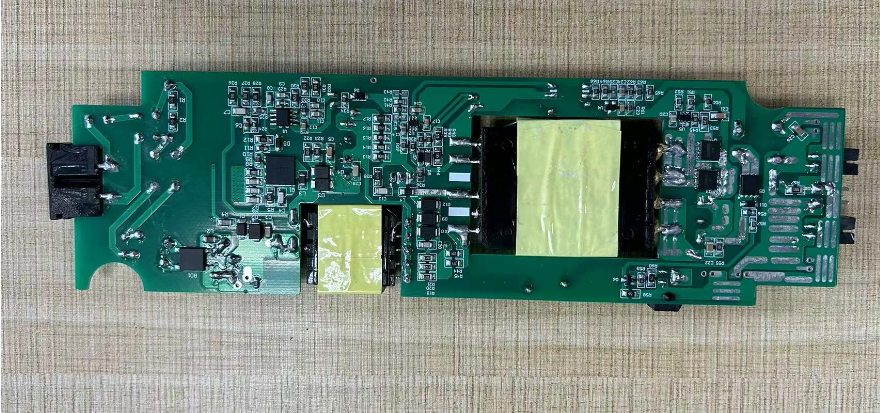

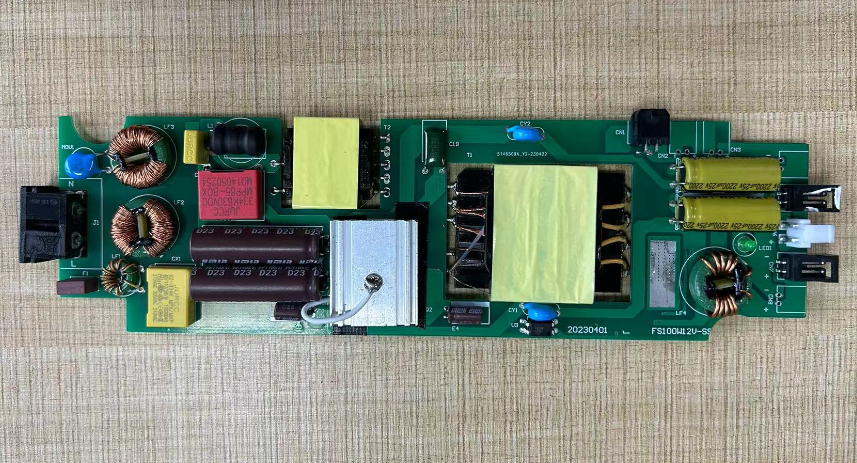

電源外觀如下圖所示。

1686627613335

1686627641214

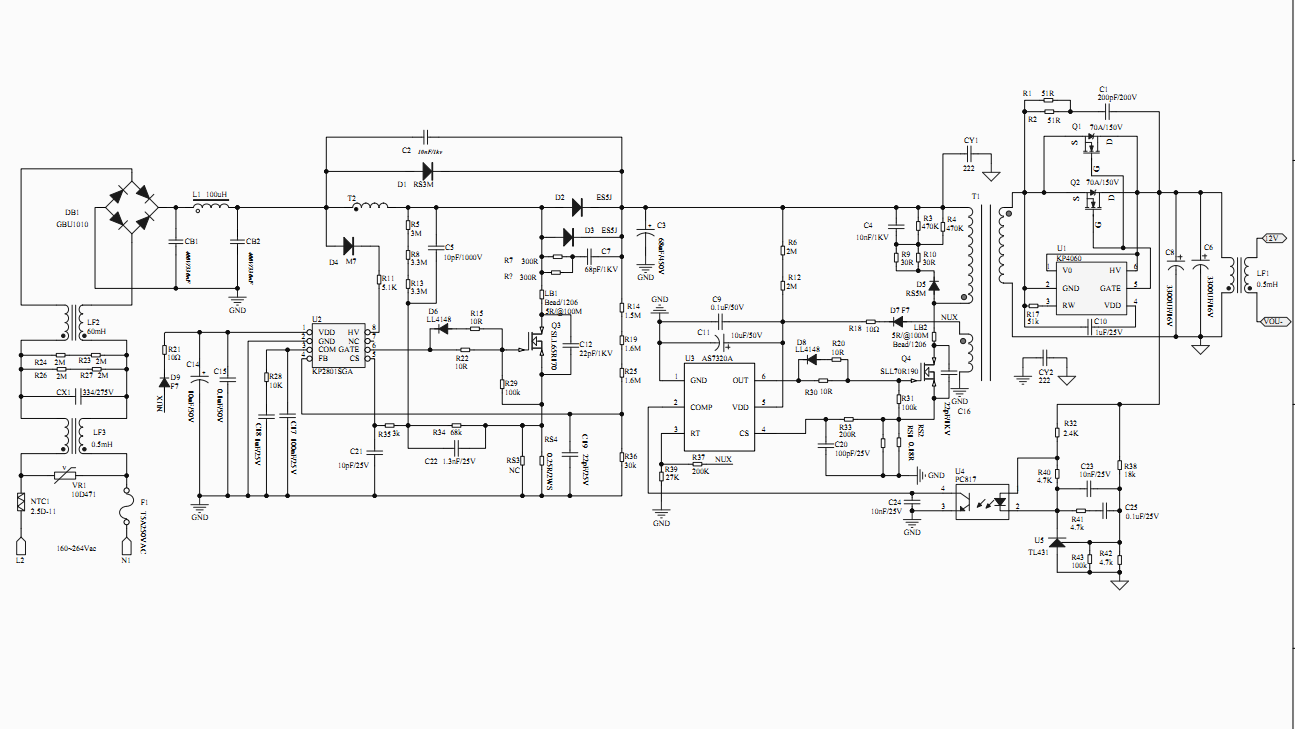

電源原理圖

元件清單

序號	物料名稱	規格型號	元件號
1	片狀瓷介電容無鉛	10nF,X7R,1000V,±10%, 1206	C3
2	片狀瓷介電容無鉛	47pF,X7R,1000V,±10%,1206	C4,C5,C13
3	片狀瓷介電容無鉛	1.3nF,X7R,25V,±10%, 0805	C6
4	片狀瓷介電容無鉛	10pF,X7R,1000V,±10%,1206	C7,C28
5	片狀瓷介電容無鉛	10pF,X7R,25V,±10%,0805	C8
6	片狀瓷介電容無鉛	22pF,X7R,25V,±10%,0805	C9,C23
7	片狀瓷介電容無鉛	1uF,X7R,25V,±10%,0805	C10，C20
8	片狀瓷介電容無鉛	0.1uF,X7R,25V,±10%,0805	C11，C12,C17,C24
9	片狀瓷介電容無鉛	100pF,X7R,25V,±10%, 0805	C14
10	片狀瓷介電容無鉛	NC	C15，C22,C25,C26,C27，R43
11	片狀瓷介電容無鉛	10nF,X7R,25V,±10%,0805	C16
12	片狀瓷介電容無鉛	200pF,X7R,100V,±10%,1206	C21
13	片狀瓷介電容無鉛	10nF,X7R,25V,±10%, 0805	C29
14	貼片電阻無鉛	1206,1MΩ,±5%	R1,R2
15	貼片電阻無鉛	0805,4.7KΩ,±5%	R3
16	貼片電阻無鉛	1206 5.1KΩ,±5%	R4
17	貼片電阻無鉛	1206,68Ω,±5%	R5,R35
18	貼片電阻無鉛	1206,1Ω,±1%	R6,R7,R8，R9
19	貼片電阻無鉛	0805,10KΩ,±5%	R10，R33,R36
20	貼片電阻無鉛	0805,10Ω,±5%	R11,R34,R38,R39，R40
21	貼片電阻無鉛	0805,51Ω,±5%	R12
22	貼片電阻無鉛	1206,1Ω,±1%	R13,R14,R15
23	貼片電阻無鉛	1206,0.91Ω,±1%	R16,R17
24	貼片電阻無鉛	1206,33Ω,±5%	R19,R20,R21
25	貼片電阻無鉛	1206,390Ω,±5%	R22,R23
26	貼片電阻無鉛	0805 68KΩ,±1%	R24
27	貼片電阻無鉛	0805,3KΩ,±5%	R25
28	貼片電阻無鉛	1206,3.3MΩ,±5%	R26,R27
29	貼片電阻無鉛	1206,3MΩ,±5%	R28
30	貼片電阻無鉛	0805,30KΩ,±1%	R29
31	貼片電阻無鉛	1206,1.5MΩ,±1%	R30
32	貼片電阻無鉛	1206,1.6MΩ,±1%	R31,R32
33	貼片電阻無鉛	200,200Ω,±5%	R37
34	貼片電阻無鉛	1206,1.2MΩ,±5%	R46,R48
35	貼片電阻無鉛	0805,27KΩ,±1%	R41
36	貼片電阻無鉛	0805,200KΩ,±1%	R42
37	貼片電阻無鉛	1206,240KΩ,±5%	R44,R45
38	貼片電阻無鉛	0805,3Ω,±5%	R49，R51
39	貼片電阻無鉛	0805,20KΩ,±1%	R52
40	貼片電阻無鉛	1206,30Ω,±5%	R53,R54
41	貼片電阻無鉛	0805,6.2KΩ,±1%	R61
42	貼片電阻無鉛	0805,47KΩ,±5%	R62,R63
43	貼片電阻無鉛	0805,1KΩ,±1%	R64,R66
44	貼片電阻無鉛	0805,1.5KΩ,±1%	R65
45	貼片二極管無鉛	SOD-123 IN4148	D5,D7
46	貼片二極管無鉛	SOD-123 F7	D6,D8
47	貼片二極管無鉛	SMAF M7	D1
48	貼片二極管無鉛	SMB RS3M	D2,D9,D10,D12
49	貼片二極管無鉛	SMBF ES5J	D3,D4
50	貼片電感無鉛	3.3uH 1206	L2
51	貼片磁珠無鉛	5R @100M 1206	L3，L4
52	貼片MOS管無鉛	AD100N75D DFN5*6-8L	Q3,Q4
53	IC 無鉛	AS7320A SOT23-6	U2
54	IC 無鉛	KP2801ASGA SOP8	U1
55	IC 無鉛	AS9180STA SOT23-6	U5
56	橋堆無鉛	MB30M 3A/1000V MSB	BD1
57	431 無鉛	TL431 SOT23-3	U4
手工插件元器件
58	壓敏電阻無鉛	10D471	MOV1
59	Y電容無鉛	Y1電容222M 400VAC	CY1,CY2
60	共模電感無鉛	T2077 220uH	LF3
61	共模電感無鉛	T1877 60mH	LF2
62	共模電感無鉛	T953 分繞 470uH	LF1
63	工字電感無鉛	8*12 100uH	L1
64	光耦無鉛	PC817 DIP4	U3
65	保險管無鉛	保險絲慢斷 T3.15A250VAC,方形防爆	F1
66	電解電容無鉛	33uF/450V 10*36mm	E1,E2
67	電解電容無鉛	2200uF/16V 10*25mm	E5,E6
68	電解電容無鉛	10uF,50V,#6.5*10	E3,E4
69	滌綸電容無鉛	10nF/1000V	C19
70	CBB電容無鉛	0.33uF/630V 6*17	C1
71	X電容無鉛	473K X2 275VAC	C2
72	X電容無鉛	334K X2 275VAC	CX1
73	MOS管無鉛	PDI65R190 DFN8*8	Q1
74	MOS管無鉛	PDI65R190 TO220F帶散熱片	Q2
75	變壓器無鉛	EQ3814 立式 4+6	T1
76	變壓器無鉛	EQ2510 立式 5+5	T2
77	熱敏電阻無鉛	2.5D-13	RT1
78	端子無鉛	端子	CON1-C0N8

變壓器參數

4.1 繞線結構

Winding No. 組別	Margin Tape 擋墻	Pin 腳位	Wire&Wire Copper 線徑&股數	Turns 圈數	Tape Layer 膠帶層數	Tube 套管	Winding Tape 繞線方式
N1	N.A.	3~2	2UEW0.1*25	9	2	Add	整層密繞
N2	N.A.	10~7	TEX-E0.1*140	2	2	Add	整層密繞
N3	N.A.	2~1	2UEW0.1*25	8	2	Add	整層密繞
N4	N.A.	9~8	TEX-E0.1*140	2	2	Add	整層密繞
N5	N.A.	5-6	2UEW0.15*3	3	2	Add	整層密繞

備注：

1)磁芯通過0.25mm 2UEW線與Pin6相連。

2)調整電感量時，一定要磨磁芯中柱，不能墊氣隙。

3)變壓器含浸處理。

4)采用TDK PC95或相當材質的磁芯。

5）所有繞線必須平整

4.2 電氣特性

Test Item 測試項目	Test Location 測試位置	Test Condition 測試條件	Test Spec. 測試規格
Primary Inductance 電感(uH)	3~1	10kHz，1V	0.26mH
Leakage Inductance漏感(uH)	3~1	10kHz，1V 次級全部短路	＜10uH
HI-POT Test 耐壓測試	PRI~CORE	3mA,1Minute	AC/1.5kV
	PRI~SEC	3mA,1Minute	AC/3.75kV
	SEC~CORE	3mA,1Minute	AC/3.75kV

4.3 PFC電感參數

Winding No. 組別	Margin Tape 擋墻	Pin 腳位	Wire&Wire Copper 線徑&股數	Turns 圈數	Tape Layer 膠帶層數	Tube 套管	Winding Tape 繞線方式
N1	N.A.	7~1	2UEW0.15*10	40	2	Add	整層密繞
